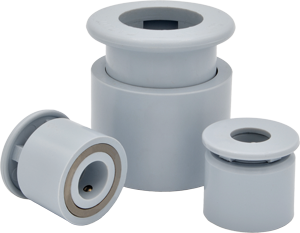

グリップファスト

QUIKLOC グリップファスト
  1. 1.取付けは、ハウジングを手で保持し、グリップファストをシャフトに通してください。 取付け/取外し1
  2. 2.取付け後、グリップファストが確実に固定され、リールのガタツキがないことを確認してください。 取付け/取外し2
  3. 3.取外しは、ハウジングを手で保持し、リリースリングを外側に引いてロックを解除し、シャフトから引抜いてください。 取付け/取外し3
材質
  • ①:ハウジング : ABS樹脂
  • ②:リリースリング : ABS樹脂
  • テンションリング : 12L14鋼
  • * 製造ロットにより樹脂素材の色味が異なる場合があります。
使用環境
  1. 1.リールとシャフトが同一方向に回転しない機構への使用は避けてください。
  2. 2.リールにシャフトの軸方向への衝撃や振動が加わる等高いリール保持力が必要な機構への使用は避けてください。
保持力（締付け軸力）
シャフト表面硬度がHRC-45以下の場合、グリップファストは約500lbs（約227kg）の軸方向への引張り力に耐えるだけの保持力を持ちます。
ただし保持力はシャフトの材質やグリップファストの使用状態などに大きく影響を受けるため、全ての条件で本数値を保証するものではありません。
対応シャフト/リール
  1. 1.下記シャフトへの使用は避けてください。
    • プラスチック/アルミニウム製
    • 円柱以外の形状
    • ネジやスリット加工
    • 粉塵や油分などの付着
  2. 2.ご使用になるシャフト/リールの許容寸法/仕様は下記参照ください。
    • シャフト材質 : S45C以上
    • シャフト表面硬度 : HRC-30～45
    • シャフト外径交差 : +0.05/-0.13mm（ミリサイズ）、+0.002/-0.005″（インチサイズ）
    • リール穴径交差 : +0.1/+0.2mm（ミリサイズ）、+0.004/+0.008″（インチサイズ）
パーツNo. A (mm) B (mm) C (mm) D (mm)* 質量 (g)
New
GF-10MM		 10 28 29 27 20
New
GF-12MM		 12 28 29 27 20
New
GF-15MM		 15 36 36 37 35
New
GF-20MM		 20 47 49 37 108
New
GF-25MM		 25 47 49 51 79
New
GF-30MM		 30 55 55 46 104
パーツNo. A (in) B (in) C (in) D (in)* 質量 (lb)
New
GF-1000		 1 1.86 1.91 2.01 0.17

▲
